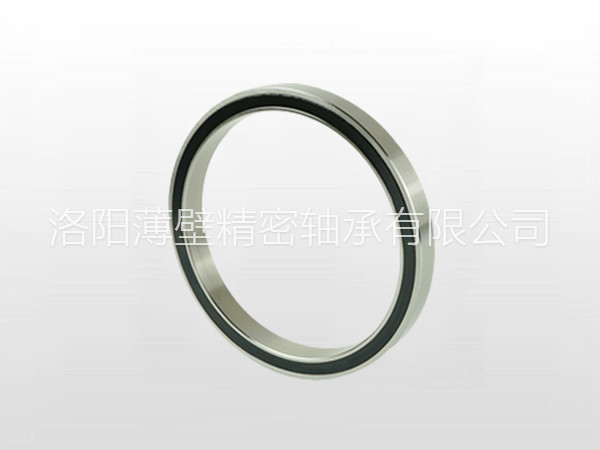

很多工業生產的機械上都要用到角接觸球軸承，它可以承受較高的轉速，適用于各種高精度的生產工作。要想選擇合適的角接觸球軸承，首先需要了解一連串的數字和代號，下面就由精密軸承小編為您介紹一下角接觸球軸承代號及含義。
  

  1、軸承類型

  角接觸球軸承的選型要考慮使用工況及限定空間。工況主要包括使用環境、精度、轉速、受力方向及大小等。
  
  7：外圈帶斜坡，內圈帶有雙擋邊；
  
  H7：內外圈均帶有斜坡，超高速角接觸球軸承；
  
  HS7：內外圈均帶有斜坡，速度高于H7系列；
  
  B7：內圈帶斜坡，外圈帶有雙擋邊，主軸軸承；
  

  2、尺寸系列

  
  軸承的尺寸系列代號由軸承的寬（高）度系列代號和直徑系列代號組合而成，0、2、3、18、19等
  

  3、內徑尺寸

  
  00：內徑10mm
  
  01：內徑12mm
  
  02：內徑15mm
  
  03：內徑17mm
  
  04及以上：內徑為數值*5
  

  4、接觸角

  
  接觸角為徑 向平面內球和滾道的接觸點連線與軸承軸線的垂直線間的角度。
  
  C：15°
  
  AC：25°
  
  A：30°
  
  B：40°
  

  5、結構形式

  
  2RZ：兩面帶有非接觸式密封
  
  DL：外圈帶有徑向的潤滑油孔
  

  6、軸承材料

  
  HQ1：氮化硅陶瓷球
  

  7、精度等級

  
  角接觸球軸承精度等級包括尺寸公差和旋轉精度，從高到低排列P2、P4、P5、P6、P0，角接觸球軸承70和72的區別就在于此。
  

  8、組配方式

  
  G：組配
  
  DB：背對背
  
  DF：面對面
  
  DT：串聯
  
  TBT：三只，串聯，背對背
  
  TFB：三只，串聯，面對面
  
  QBC：四只，成對串聯，背對背
  
  QBT：四只，三只串聯與一只背對背
  

  9、預緊類型

  
  A：輕
  
  B：中
  
  C：重
  
  G+數值：特殊預緊
  
  以上就是對于角接觸球軸承代號及含義的介紹，角接觸球軸承有很多組合方式，不同組合方式的代號不同，應用領域也有所不同，需要選擇對應型號的軸承使用。洛陽薄壁精密軸承專注于高品質的角接觸球軸承開發生產，可以生產直徑從8mm到800mm的超精密軸承，歡迎您留言或致電咨詢。
